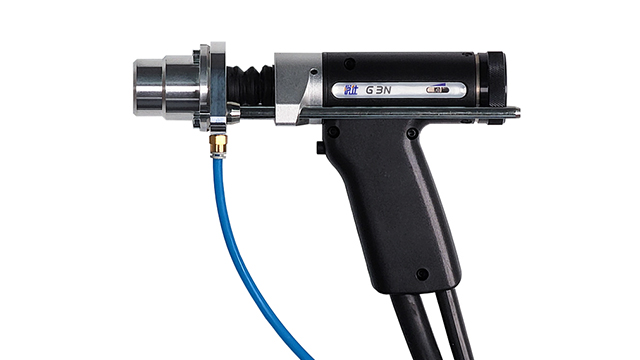

螺柱焊機與其他螺栓焊接方法(如電弧焊、電阻焊、激光焊等)相比,在效率、強度、適用性等方面存在差異。螺柱焊機的優勢效率碾壓傳統焊接拉弧式焊機每分鐘可完成15~30個螺柱(汽車生產線),比手工電弧焊快10倍以上。強度與可靠性冶金結合無松動風險,抗剪強度比螺栓連接高50%(如建筑栓釘需承受60kN以上剪力)。薄板適應性儲能式可焊0.3mm鋁板(家電外殼),而電阻焊易燒穿,電弧焊無法實現。單面焊接能力無需背面支撐,解決管道、密閉空間操作難題(如船體內部結構)。螺柱焊槍是螺柱焊機的執行部件,根據焊接原理、電源類型、操作方式等不同,可分為幾類。陜西開關柜螺柱焊槍故障維修
雙層板焊接的3種方法1. 直接拉弧式焊接適用場景:兩層板總厚度≤8mm,且下層板為主承力層。步驟:清潔兩層板接觸面,用夾具壓緊。選用大電流(比單層板增加10%~20%),延長電弧時間。螺柱帶穿透齒,焊接時刺穿上層板,電弧主要熔化下層板。案例:卡車車廂雙層鋼板拼接(上層2mm+下層4mm,Φ8mm螺柱)。2. 穿透式螺柱焊(Through-Stud Welding)適用場景:上層板較?。ā?.5mm),下層板較厚。步驟:使用特殊螺柱(尖部銳利),焊接時完全穿透上層板。電弧在下層板形成熔池,冷卻后螺柱與兩層板同步固定。案例:家電外殼(外層0.8mm裝飾板+內層1.5mm結構板)。3. 預開孔焊接適用場景:上層板過厚(>3mm)或需精確定位。步驟:上層板預鉆孔(孔徑=螺柱直徑的1.1倍)。螺柱穿過孔后,直接焊接在下層板上。案例:建筑幕墻鋁板(外層開孔+內層鋼結構焊接)。天津開關柜螺柱焊槍故障維修高效:單點焊接需0.1~3秒,適合大批量生產。
螺柱焊接的可焊外徑主要取決于焊接工藝類型(拉弧式或儲能式)、設備功率及結構設計。
拉弧式螺柱焊的外徑常規范圍:Φ3~25mm(如標準栓釘、法蘭螺柱)。典型應用:建筑剪力釘(Φ19~25mm)、汽車底盤大直徑螺柱。極限能力:特殊設備可焊至Φ30mm(需大功率電源,如1000A以上,并配套重型焊槍)。限制因素:母材厚度需≥8mm(防止燒穿);螺柱長徑比≤5:1(如Φ30mm螺柱長度需≤150mm)。
如需具體型號的焊接能力參數,可提供螺柱材質、母材厚度等信息進一步匹配。
螺柱焊接對螺柱的類型、材質和標準有明確要求。
符合焊接要求的螺柱標準國際通用標準ISO 13918:螺柱和瓷環的國際標準,涵蓋碳鋼、不銹鋼材質。AWS D1.1/D1.6:美國焊接學會標準,適用于建筑和鋼結構栓釘。EN ISO 14555:歐洲螺柱焊接工藝標準,定義材料與測試方法。DIN 32500系列:德國工業標準,規范螺柱尺寸與公差。行業標準汽車行業:如大眾VW 01105、通用GM W2.8.1。電力行業:IEEE 837(接地螺柱焊接要求)。
螺柱焊接的適用性取決于結構設計、材質、標準認證三要素。符合ISO/AWS標準的帶法蘭或熔池螺柱(碳鋼、不銹鋼、鋁等)均可焊,而普通螺栓、鑄鐵/鍍層螺柱及超尺寸件需規避。選型時務必參考行業標準并匹配焊機能力。 原理:利用電容瞬間放電產生高溫,使螺柱尖與母材快速熔合。
二氧化碳?xì)怏w保護焊機(CO?焊機)與螺柱焊機是兩種用途和原理完全不同的焊接設備,主要區別體現在焊接方式、適用場景和工藝特性上。
螺柱焊機的優缺點優點強度連接:冶金結合,抗拉/抗剪性能優于機械緊固。單面焊接:無需背面操作,適合密閉空間(如管道內壁)。無連續焊縫:適合離散點焊,無熱累積變形。缺點螺柱:需采購帶熔池設計的螺柱,通用性低。尺寸限制:大直徑(>25mm)或超長螺柱難焊接。設備成本:自動化拉弧焊機價格高于普通CO?焊機。 人工定位,自動完成焊接,平衡效率與靈活性。陜西充氣柜螺柱焊槍產品介紹
無背面加工:無需鉆孔,保持工件背面平整。陜西開關柜螺柱焊槍故障維修
螺柱焊機與其他螺栓焊接方法(如電弧焊、電阻焊、激光焊等)相比,在效率、強度、適用性等方面存在差異。
螺柱焊機的局限性螺柱需求需采購帶焊端(如法蘭或熔池設計)的螺柱,通用性低于傳統螺栓。初始投資較高自動化拉弧焊機價格約5~20萬元,高于普通電弧焊設備(1~5萬元)。材料限制無法焊接塑料、陶瓷等非金屬,鑄鐵等難焊金屬需特殊工藝。
螺柱焊機在強度、速度、自動化三維度表現均衡,尤其適合規?;a(chǎn);而傳統焊接在特殊尺寸或低成本場景仍有存在價值。企業需根據材料、預算、產能綜合選擇,制造領域螺柱焊已成主流。 陜西開關柜螺柱焊槍故障維修
