逆變器的巡檢都需要檢什么？——淼可森光伏電站運維
逆變器作為光伏電站的“心臟”，其巡檢質量直接影響發電效率與系統安全。以下是逆變器巡檢的九大項目及操作規范，結合國際電工委員會（IEC）標準與運維經驗整理：
一、硬件狀態檢查
-
外觀與散熱系統
-
外殼完整性：檢查是否有裂紋、銹蝕（沿海地區重點排查接線口密封膠圈老化）。
-
散熱通道：
-
風扇運行狀態（聽異響、測轉速 ≥2000rpm）；
-
散熱片積塵程度（塵厚＞2mm需清潔，高溫環境下功率損失可達5%）。
-
示例操作：用紅外熱像儀掃描散熱器，溫差＞15℃提示散熱異常。
-
電氣連接可靠性
-
直流端子：測溫檢測端子溫度（＞65℃為異常），檢查壓接是否松動（扭矩值參考廠商手冊，如華為40Nm）。
-
交流端子：觀察銅排氧化發黑情況，使用微歐計測量接觸電阻（＞50μΩ需緊固）。
-
接地線：搖表測量接地電阻（＞4Ω需整改），檢查線徑是否符合規范（≥16mm2）。
-

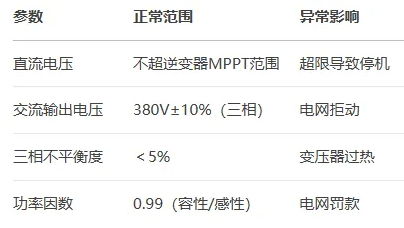

關鍵電氣參數
-
效率分析
-
計算轉換效率 = 交流輸出功率 / 直流輸入功率 ×100%（＜97%提示故障）；
-
對比MPPT跟蹤效率（＜99%需檢查組串一致性）。
-
故障碼解析（以華為SUN2000為例）
-
Error 18：電網過壓 → 檢查變壓器分接頭；
-
Error 201：絕緣阻抗低 → 分段測量組串對地電阻（＜1MΩ定位故障點）；
-
Error 500：內部過溫 → 清潔散熱器或更換風扇。
-
數據追溯：調取近30天停機次數（月＞3次需深度排查）、發電量突降時段（關聯天氣排除陰影遮擋）。
-
絕緣阻抗測試
-
正極對地 ≥1MΩ
-
負極對地 ≥1MΩ
-
正負極間 ≥1MΩ
-
斷開直流開關，使用1000V兆歐表測量：
-
注意：陰雨天測量值偏低屬正常，需干燥后復測。
-
PID效應檢測
-
夜間施加-1000V直流偏壓1小時，對比修復前后組串功率（差值＞5%需加裝PID補償器）。
-
電容健康度
-
使用ESR表測量直流母線電容等效串聯電阻（＞標稱值50%需更換），鼓包電容立即淘汰。
-
防護等級驗證
-
IP65級外殼：確認艙門密封條無硬化裂縫（噴水測試無滲漏）。
-
防雷系統
-
測量浪涌保護器（SPD）漏電流（＞1mA提示老化），檢查接地線無銹蝕斷裂。
-
通風間距
-
側壁距障礙物≥50cm，頂部預留1m散熱空間（實測背板溫度＞70℃需擴容）。
-
加裝傳感器：在關鍵端子部署無線溫度傳感器（如LoRa傳輸），實時監控過熱風險。
-
AI診斷平臺：如華為FusionSolar智能分析系統，自動關聯天氣-發電量-故障碼，定位亞健康狀態。
-
預防性維護包：每2年更換冷卻風扇，每5年更換直流母線電容（無論是否損壞）。
二、運行參數診斷
三、故障代碼與歷史記錄
四、專項檢測項目
五、環境適應性檢查
逆變器巡檢清單（簡化版）
智能運維升級建議
黃金準則：巡檢不僅是“看表計數”，更要通過數據追溯系統瓶頸。 例如某電站多次報“電網過壓”，終發現是因夜間光伏停機后廠區無功補償柜過補，調整SVG參數后故障率下降90%。
